RCO催化燃烧设备生产厂家

活性炭吸附脱附催化燃烧是新一代VOC废气处理设备，是将吸附浓缩单元和热氧化单元结合起来的一种方法，主要适用于低浓度气体尤其对大风量的处理场合，均可获得满意的经济效果和社会效果。经吸附脱附后转化成小风量、废气，对其进行热氧化处理并将物燃烧释放的热量利用。下面我就简单介绍一下催化燃烧设备的主要结构。

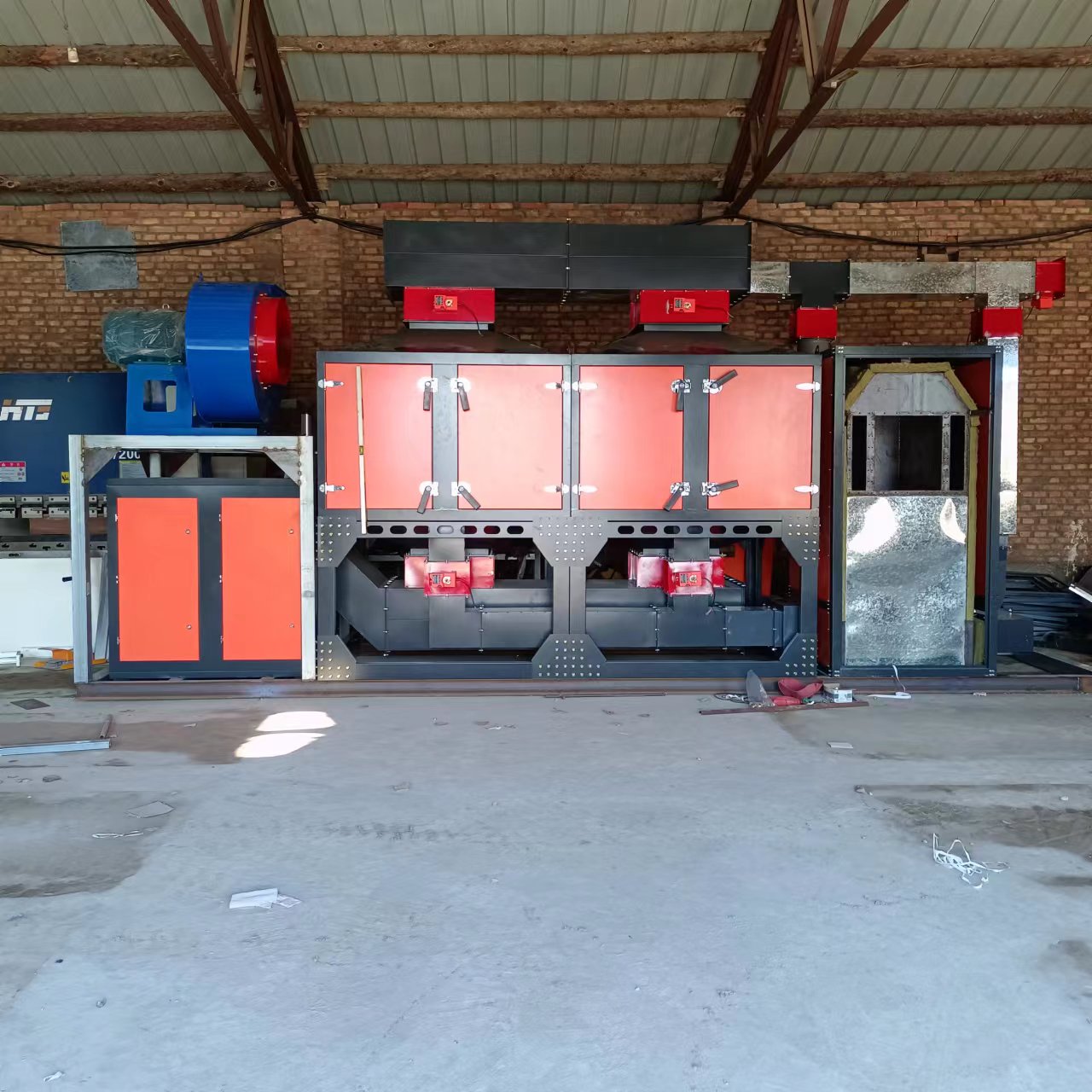

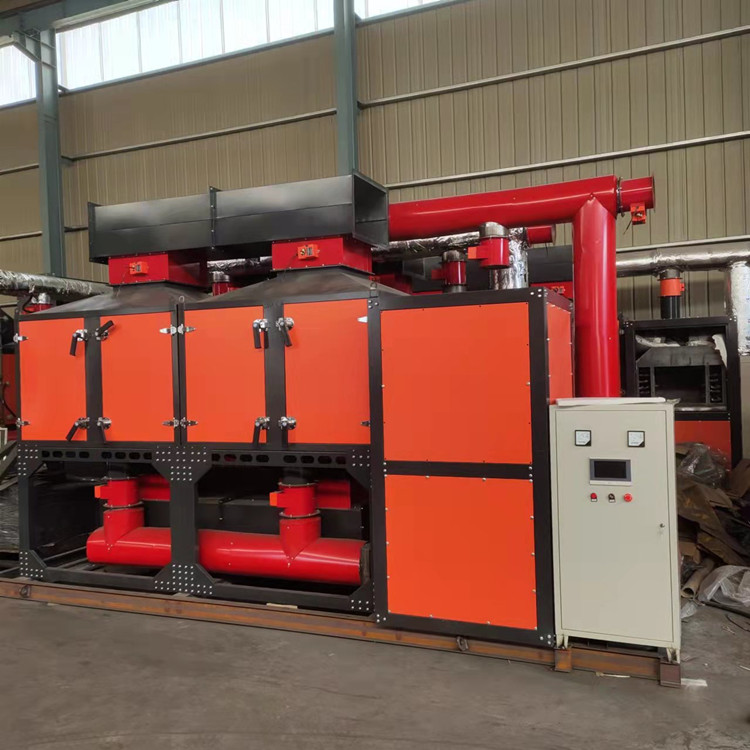

RCO催化燃烧设备主要由干式过滤、炭吸附床、催化燃烧脱附床、配套风机、电器控制等组成。

1. 干式过滤

为了废气带入少量的水气和少量的粉尘进入到吸附净化装置系统，从而使炭受潮和堵塞导致吸附效果降低。经干式除尘工艺，以吸附处理系统的气源洁净度。干式过滤器一般采用无纺布材质的过滤棉，以降低炭替换周期，减少运行费用。

2. 炭吸附床

内装炭层及气流分布器，以浓缩净化气体，是整个装置一个主循环的主要部件及核心工序，炭由堆放式装填，后期维护方便。

炭吸附箱的单床设计风量为：2000m3/h，设定一个吸附床吸附，吸附完之后脱附。

3. 采用炭吸附材料－蜂窝状炭，其与粒（棒）状相比具有优势的热力学性能，低阻，高吸附率等，适用于大风量下使用拥有的吸附性能，其结构为多孔蜂窝状，具有孔隙结构发达，比表面积大，流体阻力小等优点，该产品适用于大风量，低浓度工厂废气净化治理，如工厂的甲醛、等废气治理；目前该产品己在我国各大城市工厂批量配套使用。

4. CO催化净化装置

该装置是将浓缩的废气引入主要设备。废气经内装加热装置从炭层中将其分离后，通过催化剂的作用分解成水和二氧化碳，同时释放能量，由热交换装置置换能量，用于维护设备自燃的能源。

采用CO型净化装置一套，处理风量为2000m3/h，装机功率6kw，电加热工作时间约半小时，当催化床温度250～300℃时，催化燃烧床开始反应，利用废气反应产生的热空气循环使用，此时电加热停止，不需要外加热，单床脱附，脱附时间为3~4小时，设定时间炭吸附箱定时自动切换脱附，装填的陶瓷蜂窝体贵金属催化剂使用寿命为1小时。整个脱附系统采用多点温度控制，脱附效果的稳定。

5. TFJF型催化剂采用堇青石蜂窝陶瓷体作为载体，γ-Al2O3为载体，以贵金属Pd、Pt等为主要组分，贵金属铂和钯,具有高、高净化效率、及长使用寿命。

6. 主排风机

循环系统的另一主要部件，引导废气在设定的通道中运行。

7. 脱附风机

循环系统的另一主要部件，是负责将热气流引入吸附箱脱附物，同时又将物引入催化燃烧装置进行分解。

8. 气动和电动阀

根据工况要求，在电器控制下实现管路切换及脱附时控制整个设备脱附温度的元件。

9. 电控部分

整个设备的枢纽，采用PLC程序控制及HMI人机对话界面操控，各设备的正常自动运行，同时对各动力点起保护、控制、监控作用。

PLC控制系统主要功能：

具有自动、手动两种操作方式；

自动运行时具有连锁功能；

系统具有自我诊断功能；

运行时出现的异常情况可报警及自动停机；

控制柜面板流程可显示运行主要参数；

根据工艺要求改变控制参数；

自动运行时可根据工艺条件退出运行。
